Композитные решетки для металлургических предприятий
На металлургическом предприятии решетчатый настил редко работает в спокойных условиях. Влага соседствует с абразивной пылью, техническими растворами и маслами, на открытых площадках добавляются осадки и перепады температуры, а в цехах возможны вибрация и локальные нагрузки от оборудования. Поэтому выбирать решетку только по размеру ячейки или толщине панели неправильно.
Мы в компании «Альфакомпозит» рассматриваем композитные решетки как часть несущей системы площадки. При подборе учитываем назначение участка, схему опор, характер нагрузки, химическую среду, температуру и требования к безопасности персонала.

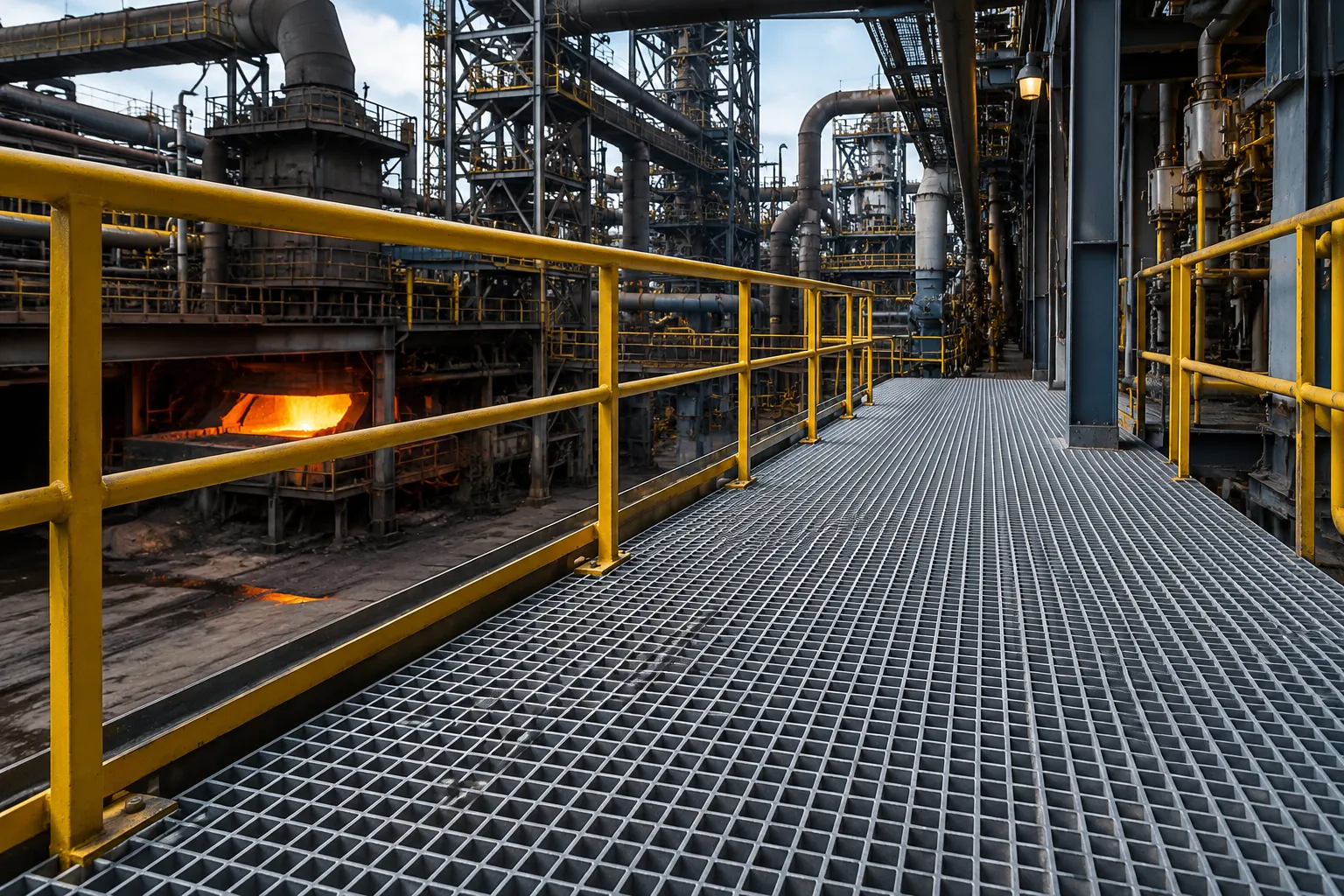

Где композитные решетки применяют в металлургии
Стеклопластиковые панели наиболее полезны там, где эксплуатация стального настила осложняется коррозией или необходимостью регулярно восстанавливать защитное покрытие. Это площадки обслуживания насосов и резервуаров, переходы возле водооборотных систем, участки очистки стоков, технологические каналы, зоны подготовки реагентов, лестничные площадки и проходы возле оборудования.
На таких участках открытая ячеистая структура дает практическое преимущество: вода и мелкие загрязнения проходят через покрытие, а доступ к коммуникациям под ним сохраняется. При необходимости отдельную секцию можно снять без демонтажа всей площадки.
Для крупных проходных зон решетки могут использоваться как часть композитного настила, включающего опорную конструкцию, панели и крепеж.
При этом стеклопластик не следует автоматически применять во всех зонах металлургического производства. Рядом с печами, разливочными участками, источниками сильного лучистого нагрева или возможным попаданием раскаленного металла материал выбирают только после проверки допустимой температуры и требований проекта. В ряде таких условий металлическое покрытие остается технически обоснованным.
Нагрузка: почему недостаточно знать массу человека
Одна из распространенных ошибок при подборе — ориентироваться только на пешеходную нагрузку. На реальной производственной площадке воздействие значительно сложнее.
Нужно учитывать:
- равномерную нагрузку от людей и размещенных материалов;
- сосредоточенное усилие от ножки оборудования, колеса тележки или опоры;
- динамическое воздействие при перемещении грузов;
- вибрацию работающих агрегатов;
- временное увеличение нагрузки при ремонте и обслуживании;
- свободный пролет между несущими балками.
Особое внимание уделяется сосредоточенной нагрузке. Например, оборудование массой несколько сотен килограммов может передавать вес через небольшую опору. Для панели это принципиально отличается от той же массы, равномерно распределенной по площади.
Не менее важен пролет. Чем больше расстояние между балками, тем сильнее прогибается решетка при одинаковой нагрузке. Поэтому фраза «панель выдерживает определенное количество килограммов» без указания схемы опирания практически бесполезна для проектирования.
При расчете мы сопоставляем нагрузку с фактическим расстоянием между опорами и допустимым прогибом. Это позволяет подобрать конструкцию с необходимой жесткостью без необоснованного увеличения высоты панели и стоимости.
Химическая стойкость зависит не только от стеклопластика
В металлургии решетка может контактировать с водой, солевыми растворами, маслами, кислотами, щелочами и составами для обработки оборудования. Поэтому формулировки «композит устойчив к химии» недостаточно.
Стойкость определяется прежде всего составом полимерного связующего. Для выбора необходимо знать конкретное вещество, его концентрацию, температуру и продолжительность контакта. Кратковременные брызги и постоянное погружение — принципиально разные условия эксплуатации.
Именно поэтому для промышленных объектов мы сначала определяем рабочую среду, а затем выбираем подходящее исполнение. Различия между материалами подробно представлены в разделе стандартных серий композитных решеток.
Как подобрать ячейку и поверхность
Размер ячейки влияет не только на внешний вид. Он определяет удобство передвижения, водоотвод, массу панели и вероятность падения инструментов через покрытие.
На обычных технологических переходах достаточно стандартной структуры. Более частая решетка нужна там, где используются тележки с небольшими колесами, персонал работает с мелким инструментом или под площадкой находится оборудование, которое необходимо защитить от падающих предметов.
Для влажных участков важна поверхность с хорошим сцеплением. Однако противоскользящий рельеф нельзя рассматривать отдельно от эксплуатации: если на площадке скапливается густая технологическая грязь или лед, любой настил необходимо своевременно очищать.
Температура и условия цеха
Для металлургического объекта температурный фактор необходимо проверять отдельно. Допустимый режим зависит от состава панели и конкретной серии материала.
Необходимо оценить не только среднюю температуру воздуха, но и локальные источники нагрева: горячие трубопроводы, оборудование, пар, излучение от технологических агрегатов. Если температура на поверхности конструкции может значительно превышать температуру в помещении, именно локальное значение должно использоваться при подборе.
На открытых площадках Челябинска дополнительно учитываются отрицательные температуры, снеговая нагрузка, обледенение и вещества, которыми очищают проходы зимой.
Несущий каркас и правильный монтаж
Даже корректно подобранная панель не будет работать расчетным образом при неправильной установке. Важны достаточная ширина опирания, направление несущих ребер, шаг балок и фиксация от смещения.
При сложной геометрии решетки раскраиваются под трубы, колонны и оборудование. Вырезы нужно учитывать еще при подготовке раскладки: нельзя оставлять узкие неподдержанные участки панели или переносить нагрузку на ослабленный край.
Для объектов, где требуется полностью коррозионностойкая система, настил может устанавливаться на стеклопластиковые конструкции. Такой подход особенно востребован на очистных сооружениях, химических участках и наружных технологических площадках.
Когда композитная решетка оправдана экономически
Стоимость материала при закупке — только одна часть расходов. На металлургическом предприятии важна стоимость эксплуатации за весь срок службы.
Если стальная решетка находится в сухом помещении и не подвергается агрессивному воздействию, ее применение может быть полностью оправдано. Но на влажном или химически активном участке необходимо учитывать очистку от коррозии, окраску, ремонт покрытия, замену поврежденных секций и остановки для проведения этих работ.
Композит не требует регулярной антикоррозионной защиты. Поэтому его экономическое преимущество становится заметнее именно там, где обслуживание металлических конструкций приходится выполнять часто.
Что необходимо для технического подбора
Для предварительного расчета нам нужны размеры площадки, расстояние между опорами, назначение участка и предполагаемая нагрузка. Для промышленного объекта дополнительно запрашиваем данные о химической среде, температуре и характере движения по поверхности.
Если есть чертеж или техническое задание, подбор выполняется точнее: можно сразу определить раскладку панелей, места вырезов, количество креплений и участки, требующие дополнительной опоры.
Вывод
Композитные решетки на металлургическом предприятии эффективны прежде всего там, где обычному металлу приходится работать во влажной, коррозионной или химически активной среде. Но надежность площадки определяется не самим фактом применения стеклопластика, а правильным расчетом.
Для каждого участка нужно учитывать нагрузку, свободный пролет, температуру, состав рабочей среды, размер ячейки и схему монтажа. Такой подход позволяет получить конструкцию, которая соответствует реальным условиям производства, не имеет избыточных характеристик и не требует постоянных затрат на защиту от коррозии.
