Композитные решетки для насосных станций
Насосная станция почти всегда сочетает несколько сложных факторов эксплуатации: повышенную влажность, возможные протечки, конденсат, регулярное обслуживание оборудования и локальные нагрузки от персонала, инструмента и ремонтных узлов. Если площадка спроектирована неудачно, проблемы проявляются быстро: коррозия, скольжение, прогиб настила или сложный доступ к оборудованию.
Поэтому при выборе композитных решеток для насосных станций мы в «Альфакомпозит» оцениваем не только размеры панели. Важны нагрузка, свободный пролет, рабочая среда, тип поверхности, размер ячейки и схема крепления.
Почему насосные станции особенно требовательны к настилу
На насосной станции рабочая площадка регулярно контактирует с водой. Влага появляется из-за протечек, конденсата, промывки оборудования и обслуживания трубопроводов.
Для металлического настила это означает постоянную нагрузку на защитное покрытие. Наиболее уязвимыми становятся кромки, сварные соединения, места крепления и участки механического повреждения.
Стеклопластик не подвержен электрохимической коррозии, поэтому не требует регулярной окраски и восстановления антикоррозионного слоя.

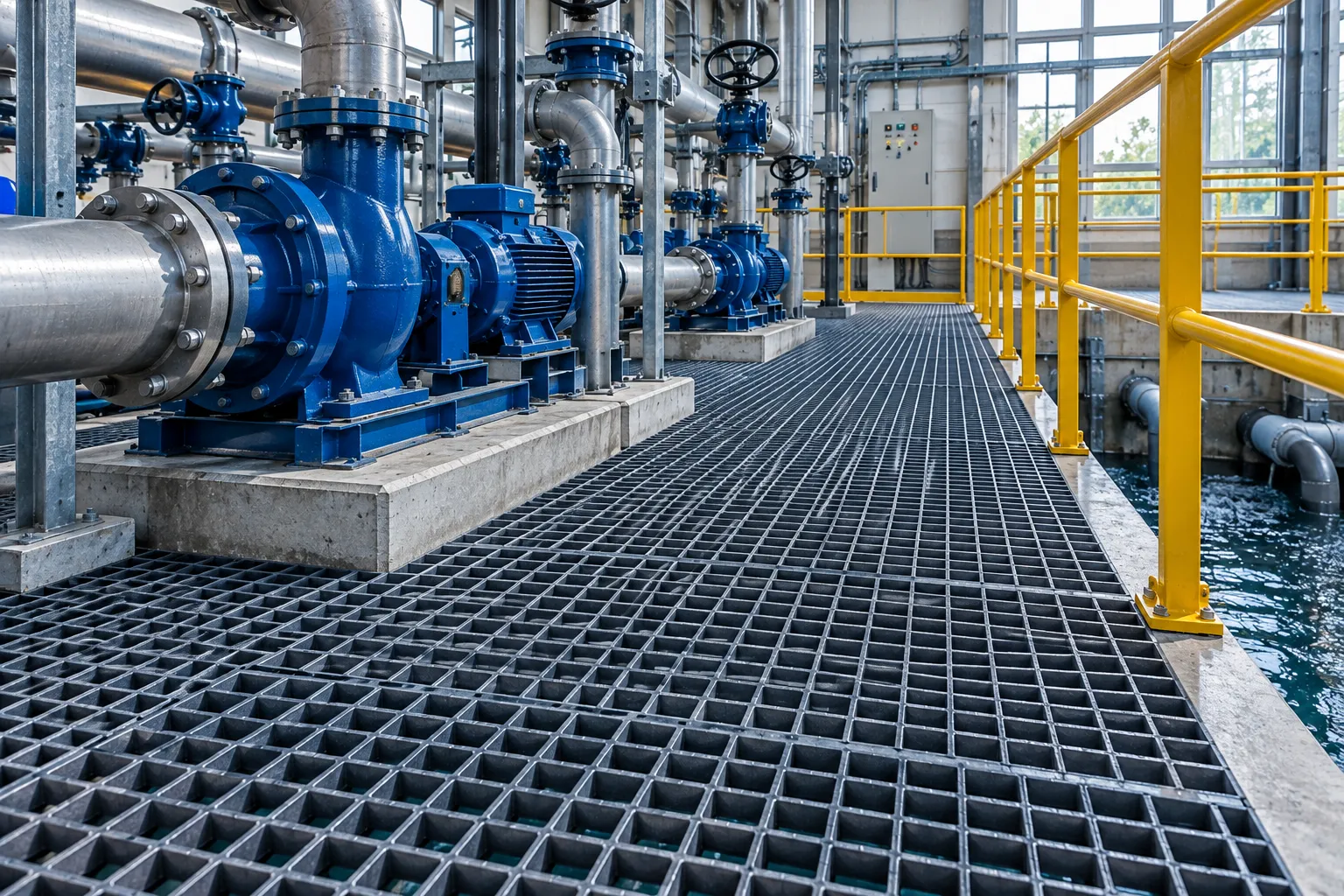

Именно поэтому стеклопластиковый настил часто используют возле насосных агрегатов, трубопроводов, арматуры и технологических каналов.
Какие нагрузки нужно учитывать
Ошибка — считать, что настил на насосной станции работает только под весом персонала.
На практике на площадке могут временно размещаться:
- инструмент;
- снятые узлы оборудования;
- запасные части;
- тележки;
- переносные насосы;
- ремонтные приспособления.
Особенно важно учитывать локальные нагрузки. Оборудование на нескольких небольших опорах передает усилие на ограниченную площадь и действует на решетку иначе, чем равномерно распределенный вес.
Поэтому мы оцениваем не только общую массу, но и площадь контакта, а также расположение опор.
Почему свободный пролет критичен
Несущая способность панели напрямую связана с расстоянием между балками.
Одна и та же решетка может работать жестко при пролете 500 мм и заметно прогибаться при 900 мм.
Поэтому при подборе композитного настила мы всегда рассматриваем нагрузку и пролет вместе.
Если пролет слишком большой, добавление крепежа проблему не решит. Зажимы удерживают панель от смещения, но не увеличивают ее жесткость.
Какой размер ячейки подходит для насосной станции
Открытая структура удобна тем, что вода быстро уходит с поверхности. Это особенно важно в местах, где возможны протечки или регулярная мойка.
Но крупная ячейка подходит не везде.
Если по площадке перемещаются тележки с небольшими колесами или персонал работает с мелким инструментом, лучше использовать более частую структуру.
Если основной приоритет — водоотвод и свободный проход загрязнений, можно выбрать более открытую решетку.
Размер ячейки всегда подбирается под конкретный сценарий эксплуатации.
Противоскользящая поверхность для влажных зон
Насосные станции относятся к объектам с высоким риском скольжения.
Даже небольшое количество воды, масла или технологической жидкости заметно снижает сцепление обуви с гладкой поверхностью.
Поэтому для проходов и площадок обслуживания лучше использовать рельефный противоскользящий верх.
При этом важно помнить: противоскользящая поверхность снижает риск, но не отменяет регулярную очистку. Если на настиле накапливается масло, шлам или грязь, его нужно промывать.
Что учитывать при контакте с химическими веществами
На насосных станциях рабочая среда может отличаться очень сильно. Где-то это только вода, а где-то перекачиваются химические растворы, сточные воды, нефтепродукты или технологические жидкости.
В этом случае недостаточно просто выбрать «композит».
Нужно знать:
- тип вещества;
- концентрацию;
- температуру;
- продолжительность контакта;
- вероятность аварийных проливов.
Разные полимерные связующие имеют разную химическую стойкость, поэтому материал подбирается под конкретную среду.
Почему важна схема опирания
Насосные станции часто имеют сложную геометрию: трубы, стойки, задвижки, кабельные трассы, технологические проемы.
Поэтому панели приходится раскраивать.
После вырезов нельзя оставлять узкие участки без поддержки. Именно такие места могут начать прогибаться или повреждаться раньше остальных.
Края панелей должны иметь достаточное опирание, а крупные вырезы желательно обрамлять дополнительными элементами каркаса.
Доступ к оборудованию и демонтаж панелей
Одно из практических преимуществ композитного настила — небольшой вес.
На насосной станции это особенно удобно, потому что часть панелей периодически приходится снимать для доступа к трубопроводам, насосам или арматуре.
Легкие секции проще демонтировать и установить обратно без тяжелой техники.
Это сокращает время обслуживания и упрощает ремонтные работы.
Наружные насосные станции и зимняя эксплуатация
Для Челябинска и области нужно учитывать снег, наледь и перепады температуры.
Открытая ячейка помогает воде и части снега уходить вниз, но полностью исключить обледенение нельзя.
Поэтому зимой площадка требует регулярной очистки.
Также нужно учитывать снеговую нагрузку и оставлять технологические зазоры, чтобы температурные изменения не создавали дополнительных напряжений.
Когда композит особенно оправдан
Композитные решетки хорошо подходят для насосных станций, где одновременно присутствуют:
- постоянная влажность;
- сложный доступ для обслуживания;
- коррозионно-активная среда;
- необходимость периодически снимать панели;
- повышенные требования к безопасности проходов.
Но если участок работает при экстремальной температуре или испытывает тяжелые ударные нагрузки, материал нужно подбирать отдельно.
Что нужно для правильного подбора
Для предварительного расчета достаточно знать размеры площадки, расстояние между опорами и предполагаемую нагрузку.
Дополнительно полезно указать состав рабочей среды, наличие масла или реагентов, условия эксплуатации зимой и необходимость перемещения оборудования по настилу.
Если есть чертеж насосной станции, можно заранее определить раскладку панелей, места вырезов и дополнительные опоры.
Вывод
Композитные решетки для насосных станций выбирают не только по размеру и высоте панели. Надежность зависит от сочетания нагрузки, свободного пролета, химической среды, размера ячейки, поверхности и схемы опирания.
Мы в «Альфакомпозит» рассматриваем площадку как часть всей системы обслуживания оборудования и подбираем настил под реальные условия конкретного объекта.
