Композитные решетки для гальванических цехов
Гальванический цех относится к помещениям с высокой коррозионной нагрузкой. В воздухе присутствует влага, на рабочих площадках возможны брызги технологических растворов, а элементы конструкций регулярно контактируют с кислотами, щелочами, солями и моющими составами. В таких условиях обычные металлические решетки требуют постоянного контроля состояния защитного покрытия и периодического ремонта.
Поэтому для проходов, площадок обслуживания ванн, лестничных зон и технологических переходов все чаще применяются композитные решетки. Мы в «Альфакомпозит» подбираем их не только по размеру панели, но и по составу рабочей среды, нагрузке, длине пролета, температуре и условиям эксплуатации.
Почему гальванические цеха особенно требовательны к материалам
Основная проблема таких помещений — не отдельный контакт с влагой, а постоянное сочетание нескольких неблагоприятных факторов.
На конструкцию одновременно воздействуют высокая влажность, конденсат, пары технологических растворов, случайные проливы и регулярная мойка оборудования. При этом площадка должна сохранять жесткость и оставаться безопасной для персонала.
У металлических настилов уязвимыми участками становятся сварные соединения, кромки и места повреждения защитного слоя. После появления дефектов начинается коррозия, которая постепенно распространяется дальше.
Стеклопластик не подвержен электрохимической коррозии, поэтому не требует окраски и периодического восстановления антикоррозионной защиты.
Химическая стойкость: главный критерий выбора
Для гальванического производства недостаточно просто выбрать «композитный материал». Разные виды полимерного связующего имеют различную стойкость к химическим веществам.
Перед подбором мы уточняем:
- какие кислоты, щелочи и соли используются на участке;
- их рабочую концентрацию;
- температуру растворов;
- характер контакта с настилом;
- возможность длительного воздействия паров или проливов.
Кратковременный контакт с разбавленным раствором и постоянная работа возле открытой технологической ванны — это разные условия эксплуатации.
Поэтому химическую стойкость необходимо оценивать для конкретного участка, а не для цеха в целом.
Почему важна открытая ячеистая структура
На площадках возле гальванических ванн вода и технологические жидкости не должны задерживаться под ногами персонала.
Открытая ячейка позволяет жидкости проходить вниз, благодаря чему поверхность быстрее освобождается от брызг и воды после мойки.
Для таких задач может использоваться стеклопластиковый настил с подходящим размером ячейки и противоскользящей рабочей поверхностью.
При этом крупная ячейка подходит не всегда. Если персонал работает с небольшим инструментом или на площадке используются тележки с небольшими колесами, может потребоваться более частая структура.
Как учитывать нагрузку и пролет
Еще одна распространенная ошибка — выбирать решетку только по высоте панели.
Несущая способность зависит не только от толщины, но и от расстояния между опорами. Чем больше свободный пролет, тем выше прогиб при одинаковой нагрузке.
На площадках гальванических цехов необходимо учитывать:
- вес персонала;
- инструмент и переносное оборудование;
- тележки;
- временное размещение деталей;
- сосредоточенные нагрузки от опор оборудования.
Если на поверхности временно размещаются тяжелые детали или технологические узлы, это необходимо учитывать отдельно. Масса, распределенная по всей панели, и такая же масса на небольшой площади воздействуют на решетку по-разному.
Поэтому мы рассматриваем нагрузку, пролет и допустимый прогиб одновременно.
Какую поверхность выбирать для влажного цеха
В гальваническом производстве настил часто остается влажным даже при исправной вентиляции и хорошем водоотводе.
Для проходных зон предпочтительна противоскользящая поверхность. Рельеф увеличивает сцепление обуви и снижает риск падения при наличии воды или технологических загрязнений.
Однако противоскользящие свойства не отменяют необходимость регулярной очистки. Если на решетке накопился осадок, масло или густой технологический состав, поверхность необходимо промыть.
Что учитывать при монтаже возле технологических ванн
Монтаж в гальваническом цехе требует особенно внимательного отношения к каркасу и крепежу.
Решетка должна надежно опираться на несущие элементы, а стыки панелей желательно располагать над опорами. После вырезов под трубы, стойки и оборудование нельзя оставлять узкие участки без поддержки.
Крепеж должен соответствовать рабочей среде. Если металлический зажим установлен в зоне постоянного воздействия химических веществ, его собственная коррозионная стойкость также становится важной.
При проектировании всей площадки можно использовать композитный настил вместе с другими стеклопластиковыми элементами, чтобы уменьшить количество металлических деталей в агрессивной зоне.
Где композитные решетки особенно полезны

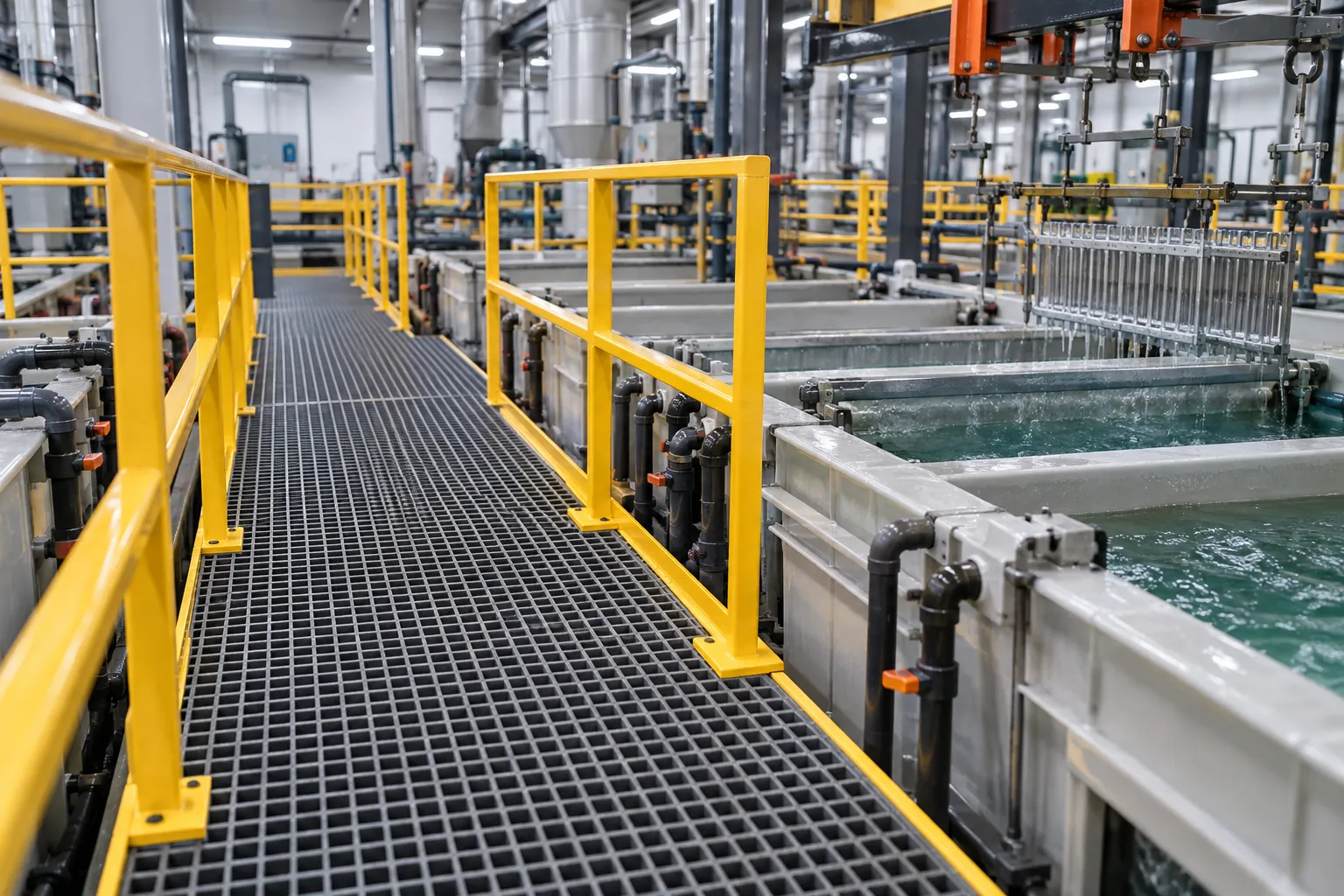

В гальванических цехах их применяют на проходах вдоль ванн, рабочих площадках операторов, переходах между участками, лестничных площадках, зонах обслуживания насосов и трубопроводов.
Особенно оправдано применение там, где металлический настил приходится регулярно очищать от коррозии и заново окрашивать.
При этом композит нельзя считать универсальной заменой металла. В зонах с экстремальной температурой или особо высокими сосредоточенными нагрузками может потребоваться другое конструктивное решение.
Что нужно для правильного подбора
Для предварительного расчета нам необходимы размеры площадки, расстояние между опорами и предполагаемая нагрузка.
Для гальванического производства дополнительно важно предоставить информацию о технологических растворах, их концентрации, температуре и характере контакта с поверхностью.
Если есть чертеж, можно заранее определить раскладку панелей, места вырезов и дополнительные опоры.
Вывод
Композитные решетки для гальванических цехов выбирают прежде всего по химической среде, а затем по нагрузке, пролету, размеру ячейки и типу рабочей поверхности.
Мы в «Альфакомпозит» рассматриваем каждую площадку отдельно, потому что условия возле разных технологических ванн могут существенно отличаться. Такой подход позволяет подобрать материал, который соответствует реальной химической и механической нагрузке объекта.
