Композитные площадки для конвейерных линий
Конвейерная линия требует постоянного доступа для осмотра, регулировки и обслуживания оборудования. Вдоль трассы размещаются проходы, переходные площадки, лестницы, зоны возле приводов, натяжных станций, роликоопор и перегрузочных узлов. Все эти элементы работают под нагрузкой, подвергаются вибрации, загрязнению и часто эксплуатируются во влажной или запыленной среде.
Поэтому при проектировании площадок для конвейеров важно смотреть не только на сам настил, но и на всю конструкцию: ширину проходов, схему опирания, размер ячейки, поверхность, крепление и условия эксплуатации. Мы в «Альфакомпозит» подбираем решение под конкретную линию, чтобы площадка была удобной для персонала и не требовала постоянного обслуживания.
Для таких задач часто используется композитный настил, устойчивый к коррозии и подходящий для эксплуатации на промышленных объектах.
Какие зоны вокруг конвейера требуют настила
Конвейерная система состоит из участков с разной эксплуатационной нагрузкой. Это важно учитывать уже на этапе проектирования площадок.
Чаще всего настил используется:

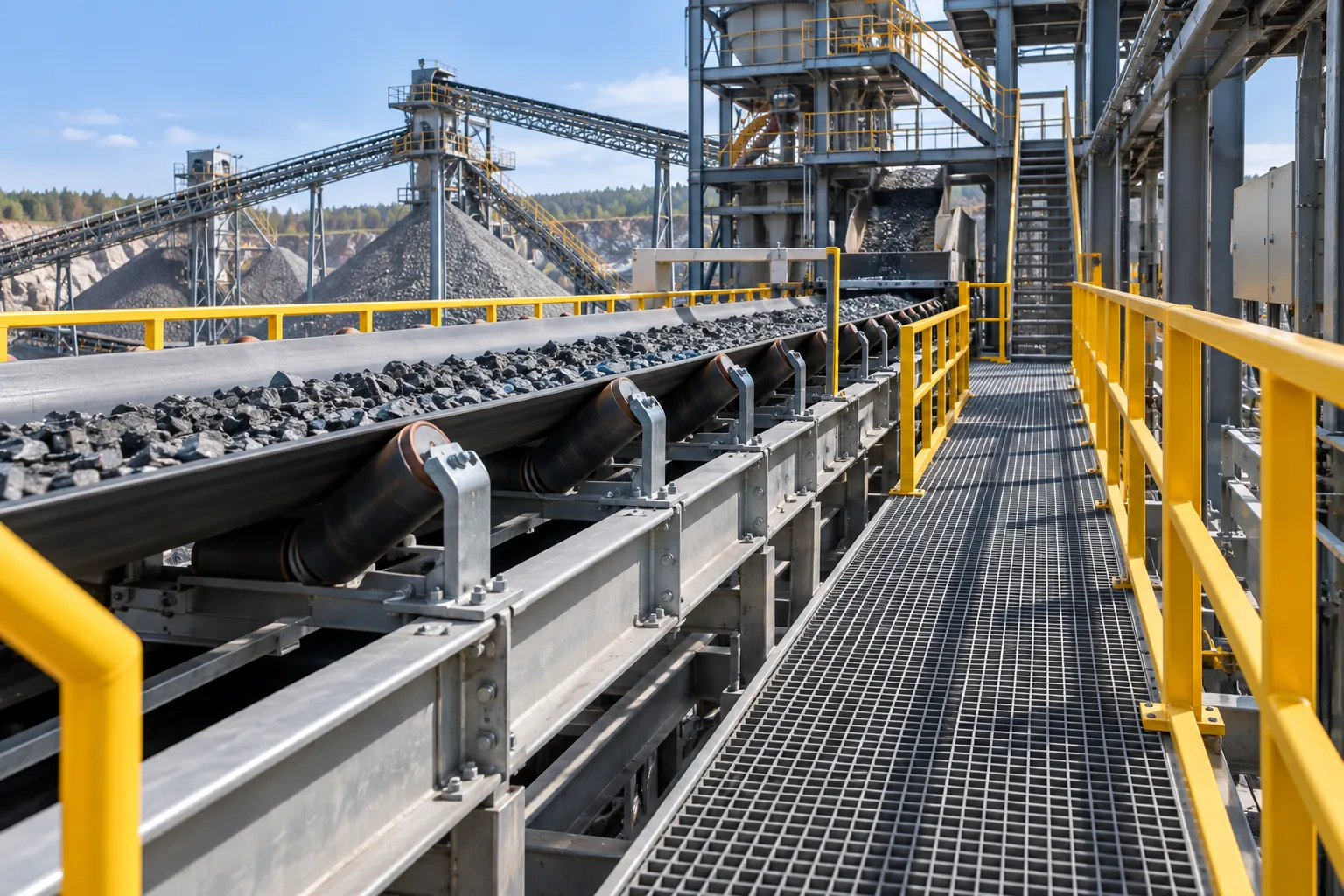

- вдоль ленточных и роликовых конвейеров;
- в зонах обслуживания приводных станций;
- возле натяжных механизмов;
- на переходных мостиках через конвейер;
- в местах перегрузки материала;
- на лестничных площадках;
- вокруг узлов очистки и обслуживания ленты;
- на площадках возле датчиков и приводного оборудования.
На каждом из этих участков требования могут отличаться. Где-то достаточно обычного пешеходного настила, а где-то необходимо учитывать вес оборудования, инструмента или временное размещение деталей.
Почему нагрузку нужно считать вместе с пролетом
Для конвейерных площадок характерны не только постоянные, но и временные нагрузки.
Во время технического обслуживания на настиле могут находиться несколько сотрудников, инструмент, запасные ролики, двигатель или другие элементы оборудования.
При этом несущая способность зависит не только от высоты панели, но и от расстояния между опорами. Чем больше свободный пролет, тем выше прогиб при одинаковой нагрузке.
Поэтому мы оцениваем нагрузку, шаг несущих балок и допустимый прогиб одновременно. Увеличение количества креплений не компенсирует чрезмерный пролет: крепеж фиксирует панель, но не увеличивает ее жесткость.
Как влияет вибрация от конвейерного оборудования
Конвейеры создают постоянные динамические воздействия. На участках возле приводов, натяжных станций и перегрузочных узлов вибрация может быть заметной.
Это не означает, что настил должен быть чрезмерно массивным. Важнее правильно организовать опирание и фиксацию панелей.
Решетка должна быть закреплена так, чтобы исключить ее смещение, подъем и дребезг. При этом крепление не должно создавать избыточных напряжений в панели.
Особое внимание требуется стыкам и участкам после раскроя. Если возле выреза под стойку или оборудование остается узкая полоса без опоры, вибрация может ускорить ее разрушение.
Какой размер ячейки подходит для конвейерных площадок
Размер ячейки зависит от характера загрязнений и способа использования площадки.
В зонах транспортировки щебня, руды, угля и других сыпучих материалов на поверхность постоянно попадают мелкие частицы и пыль. Более открытая структура облегчает их удаление и снижает накопление загрязнений.
Но слишком крупная ячейка может быть неудобна, если персонал работает с мелким инструментом или по настилу перемещаются тележки с небольшими колесами.
Для таких участков можно использовать композитные решетки с подходящей геометрией ячейки.
Почему важна противоскользящая поверхность
На конвейерных площадках часто присутствуют пыль, влага, масло и мелкий сыпучий материал. Все это влияет на сцепление обуви с поверхностью.
Поэтому для проходных зон предпочтителен настил с выраженной противоскользящей поверхностью.
Особенно это важно возле приводов, переходов между уровнями, лестниц и участков, где персонал регулярно меняет направление движения.
При этом рельеф не отменяет уборку. Если на поверхности накапливается значительный слой пыли или шлама, настил необходимо очищать.
Что учитывать в пыльной и абразивной среде
На дробильных, сортировочных и горно-обогатительных предприятиях площадки вокруг конвейеров постоянно контактируют с абразивной пылью.
Она попадает в обувь, инструмент, крепеж и на рабочую поверхность. В таких условиях важно, чтобы настил не требовал регулярного восстановления защитного покрытия.
Стеклопластиковый настил не подвержен коррозии и не нуждается в окраске, что особенно удобно на протяженных конвейерных трассах и труднодоступных участках.
При выборе материала необходимо учитывать и механический износ. На зонах с интенсивным движением персонала требования к рабочей поверхности будут выше, чем на редко обслуживаемом участке.
Наружные конвейеры и зимняя эксплуатация
На открытых трассах к производственным нагрузкам добавляются снег, наледь, перепады температуры и талые воды.
Для Челябинска и области это особенно важно. Открытая ячейка частично уменьшает накопление снега и помогает отводу воды, но не заменяет регулярную очистку.
При расчете необходимо учитывать возможную снеговую нагрузку, особенно если участок используется нерегулярно.
Также следует оставлять технологические зазоры между панелями и жесткими элементами конструкции, чтобы температурные изменения не создавали дополнительных напряжений.
Как проектировать проходы вдоль конвейеров
Площадка должна быть удобной не только для прохода, но и для обслуживания оборудования.
Важно заранее учитывать точки доступа к роликоопорам, датчикам, приводам, натяжным устройствам и очистителям ленты.
Если проход получается слишком узким, обслуживание усложняется, особенно при переносе инструмента и запасных частей.
Поэтому при проектировании мы рассматриваем не только сам настил, но и всю геометрию площадки: расположение оборудования, лестниц, ограждений и зон демонтажа.
Что важно при монтаже
Надежность конвейерной площадки во многом зависит от схемы опирания.
Края панелей должны лежать на несущих элементах, а стыки желательно располагать над опорами.
После выполнения вырезов под стойки и коммуникации необходимо проверить, чтобы не осталось узких участков без поддержки.
Крепления устанавливаются так, чтобы исключить смещение и подъем панелей, но при этом сохранять возможность демонтажа отдельных секций для обслуживания оборудования под настилом.
Где композитные площадки особенно оправданы
Такое решение особенно эффективно на длинных конвейерных линиях, где металлические настилы регулярно подвергаются коррозии и требуют окраски.
Композит хорошо подходит для горнодобывающих предприятий, обогатительных фабрик, металлургических производств, дробильно-сортировочных комплексов и других объектов с высокой запыленностью и влажностью.
При этом материал не следует считать универсальной заменой для любой зоны. На участках с экстремальной температурой или особо высокой сосредоточенной нагрузкой может потребоваться металлическое решение.
Что нужно для подбора
Для предварительного расчета достаточно предоставить размеры площадки, расстояние между опорами и предполагаемую нагрузку.
Дополнительно мы учитываем ширину проходов, наличие вибрации, характер загрязнений, условия эксплуатации на улице и необходимость демонтажа отдельных секций.
Если есть чертеж конвейерной линии, можно заранее определить раскладку панелей, места стыков и участки, где понадобятся дополнительные опоры.
Вывод
Композитные площадки для конвейерных линий нужно проектировать как часть всей системы обслуживания оборудования. Надежность зависит от нагрузки, свободного пролета, размера ячейки, вибрации, поверхности и правильной схемы крепления.
Мы в «Альфакомпозит» подбираем настил с учетом реальных условий конкретного участка. Это позволяет сделать проходы и зоны обслуживания удобными для персонала и избежать неоправданного запаса характеристик.
