Как выбрать композитный настил по нагрузке и пролету

При выборе композитного настила чаще всего начинают с вопроса: «Какую нагрузку выдерживает панель?». Но сама по себе эта цифра почти ничего не говорит. Один и тот же настил может уверенно работать при небольшом пролете и заметно прогибаться при увеличении расстояния между опорами.

Поэтому мы в «Альфакомпозит» подбираем композитный настил не по одному показателю, а по связке: нагрузка, свободный пролет, тип опирания, назначение площадки и допустимый прогиб. Именно эта комбинация определяет, насколько надежной получится конструкция.

Почему нагрузка без пролета мало что значит

Представим две одинаковые панели. Первая опирается на балки через каждые 500 мм, вторая — через 900 мм. Материал и толщина одинаковые, но работать они будут по-разному.

Чем больше расстояние между опорами, тем сильнее изгибается панель под нагрузкой. Поэтому при увеличении пролета несущая способность по факту снижается, а прогиб растет.

Именно поэтому фраза «настил выдерживает 500 кг» без указания схемы опирания некорректна. Нужно понимать, где находятся балки и как распределяется нагрузка.

Какие нагрузки бывают на промышленных площадках

На практике настил редко испытывает только одну нагрузку. На нем одновременно могут находиться люди, инструмент и оборудование.

Условно воздействия можно разделить на несколько типов:

• равномерная нагрузка по всей площади;
• локальная нагрузка от ножек оборудования;
• нагрузка от колес тележек;
• временная нагрузка при ремонте;
• снеговая нагрузка на наружных площадках;
• динамическое воздействие при движении или вибрации.

Для расчета важно не только знать общий вес, но и понимать, на какую площадь он передается.

Например, груз массой 300 кг, установленный на широкую площадку, и тот же груз на четырех узких опорах создают принципиально разные условия работы.

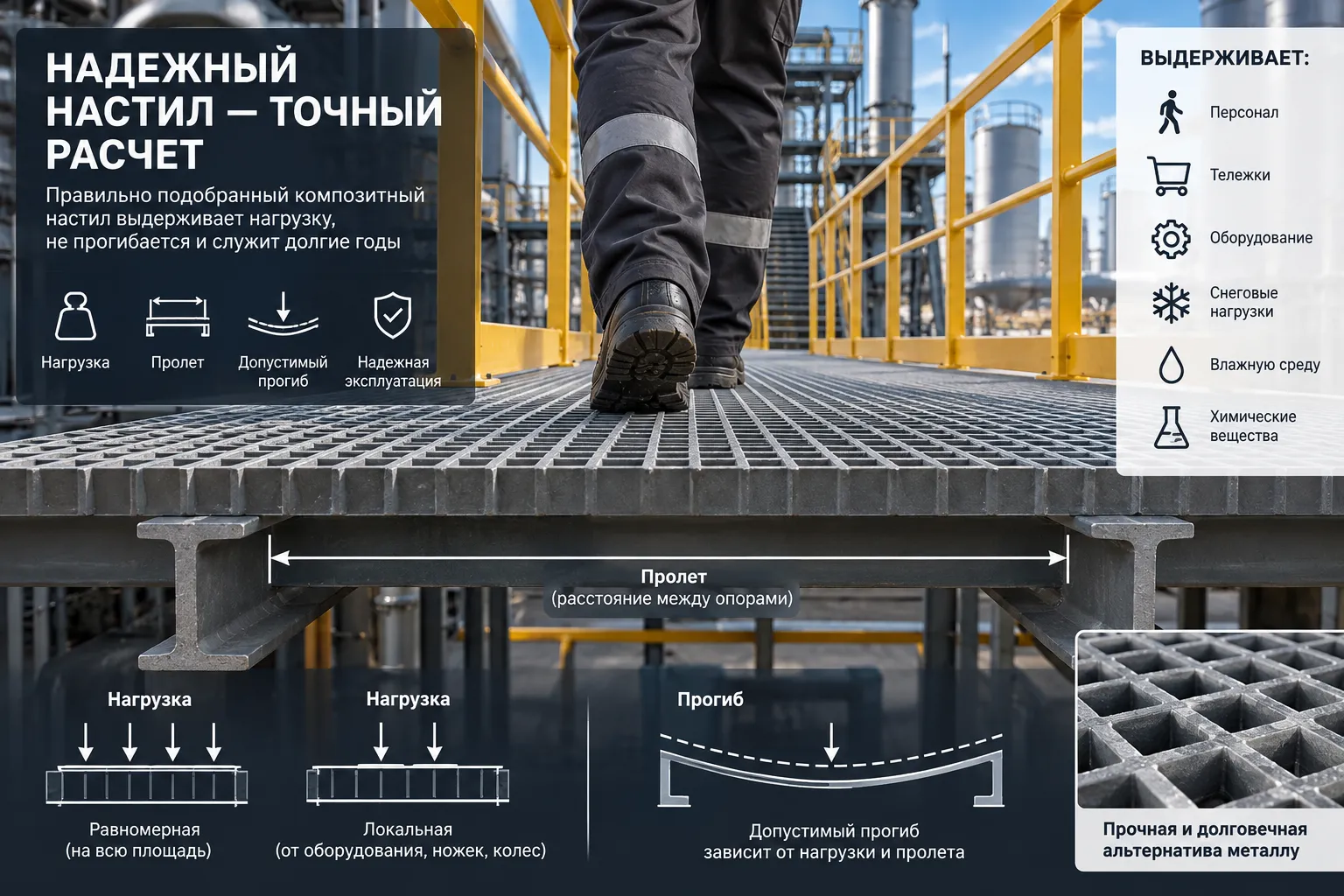

Что такое свободный пролет

Свободный пролет — это расстояние между соседними несущими элементами, на которые опирается панель.

Именно этот размер нужно использовать при подборе настила, а не общую ширину площадки.

Если конструкция имеет несколько промежуточных балок, реальный рабочий пролет может быть значительно меньше общего размера панели.

Чем грамотнее спроектирован несущий каркас, тем рациональнее можно подобрать настил без избыточной толщины и веса.

Почему слишком большой запас — тоже ошибка

Иногда заказчик пытается решить вопрос просто: взять максимально толстую панель «с запасом».

Такой подход не всегда оправдан.

Если пролет небольшой и нагрузка умеренная, чрезмерно массивный стеклопластиковый настил просто увеличит стоимость конструкции без реальной необходимости.

В ряде случаев выгоднее немного изменить шаг опор и использовать более рациональную панель.

Правильная задача — не выбрать самый мощный настил, а подобрать достаточный.

Допустимый прогиб важнее предельной нагрузки

Есть большая разница между состоянием, когда панель еще не разрушилась, и состоянием, когда по ней комфортно ходить.

Настил может сохранять прочность, но при большом пролете заметно пружинить под ногами. Формально конструкция остается целой, но эксплуатационно такое решение уже неудобно.

Поэтому при подборе мы смотрим не только на предельную нагрузку, но и на прогиб.

Для проходных площадок жесткость особенно важна. Человек должен чувствовать устойчивую поверхность, а не гибкую панель.

Как учитывать тележки и колеса

Колесная нагрузка требует отдельного внимания.

Небольшое колесо передает усилие на ограниченную площадь. Чем меньше пятно контакта, тем выше локальное воздействие на ребра решетки.

Поэтому для тележек нужно знать:

• массу тележки вместе с грузом;
• количество колес;
• диаметр и ширину колес;
• маршрут движения;
• частоту эксплуатации.

В таких зонах часто имеет значение не только высота панели, но и размер ячейки. Слишком крупная структура может быть неудобна даже при достаточной прочности.

Подходящие варианты можно выбрать в разделе композитных решеток.

Как влияет размер ячейки на работу настила

Размер ячейки напрямую не определяет несущую способность, но влияет на распределение нагрузки и удобство эксплуатации.

Крупная ячейка хорошо подходит для водоотвода и проходных площадок. Более частая структура полезна там, где перемещаются тележки или есть риск проваливания небольших предметов.

Поэтому ячейку нужно выбирать не изолированно, а вместе с нагрузкой и назначением площадки.

Что учитывать на наружных площадках

Для открытых объектов расчет становится сложнее.

К эксплуатационной нагрузке добавляется снег. Причем важно учитывать не только свежий рыхлый снег, но и его уплотнение, намокание и возможное образование наледи.

Для Челябинска и области это особенно актуально. Если площадка используется нерегулярно, снег может накапливаться и создавать дополнительную нагрузку на настил.

Поэтому наружные конструкции нельзя рассчитывать только исходя из веса персонала.

Как влияет расположение стыков

Даже правильно подобранная панель может работать хуже, если ее неправильно смонтировать.

Стыки желательно располагать над несущими элементами. Если край панели оказывается между опорами, возникает зона повышенного прогиба.

То же касается вырезов под трубы, стойки и оборудование. После раскроя возле выреза может остаться узкий участок, который уже не имеет достаточной жесткости.

Такие места нужно поддерживать дополнительными элементами каркаса.

Можно ли увеличить несущую способность дополнительным крепежом

Нет, и это частое заблуждение.

Крепеж фиксирует панель от смещения и подъема, но не заменяет несущую опору.

Если пролет слишком большой, установка дополнительных зажимов не уменьшит изгибающий момент между балками.

Поэтому проблему всегда нужно решать либо подбором другой панели, либо изменением схемы опирания.

Практический порядок подбора настила

Мы рекомендуем идти не от каталога, а от условий площадки.

Сначала определяются размеры и расположение опор. Затем фиксируются рабочие нагрузки, наличие тележек, оборудования и возможные локальные воздействия. После этого выбирается допустимый прогиб и только затем — конкретная панель.

Если объект наружный, дополнительно учитываются снег и климат. Если площадка работает во влажной или химической среде — состав рабочей среды.

Такой порядок позволяет не переплачивать за избыточные характеристики и одновременно не рисковать надежностью конструкции.

Что нужно для предварительного расчета

Для подбора достаточно предоставить несколько исходных данных:

• размеры площадки;
• расстояние между несущими балками;
• предполагаемую нагрузку;
• наличие колесной техники или оборудования;
• условия эксплуатации;
• чертеж или схему, если они есть.

Чем точнее исходные данные, тем точнее можно подобрать настил по жесткости и нагрузке.

Вывод

Выбор композитного настила по нагрузке начинается не с максимальной цифры в таблице, а с понимания конструкции площадки.

Свободный пролет, характер нагрузки, размер ячейки, прогиб и схема опирания связаны между собой. Если оценивать их отдельно, легко получить либо слишком слабую, либо неоправданно дорогую конструкцию.

Мы в «Альфакомпозит» подбираем настил под реальные условия объекта и рассматриваем нагрузку вместе с геометрией каркаса. Именно такой подход дает предсказуемый результат в эксплуатации.
